벨트 슬링

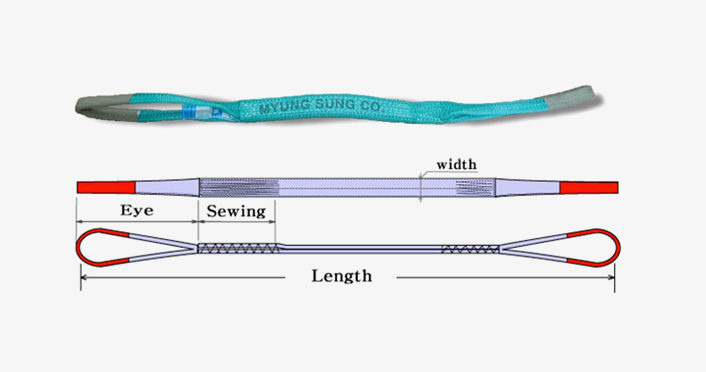

Eye & Eye Type

1ply, 2ply, 4ply(SF 6:1, SF 7:1)

사용방법

사용설명서는 제품 라벨의 QR코드 스캔으로도 확인하실 수 있습니다.

매다는
방법
곧게
매달기
대강 매달기
매다는
방법
- - a = 0º a ≤ 45º 45º < a ≤ 90º 90º < a ≤ 120º
모드 계수 M
기본사용하중
1 0.8 1.6 1.4 1.1 0.8

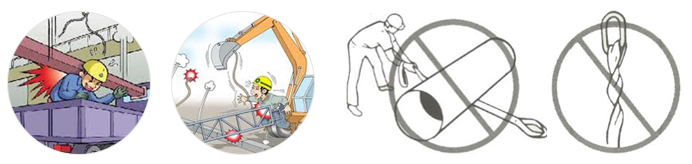

안전사고 예방을 위해 슬링과 맞닿는 모서리 부분은 충분한 강도와 두께의 보호대를 사용하세요.
적합한 보호대와 관련해서는 당사에 문의 바랍니다.

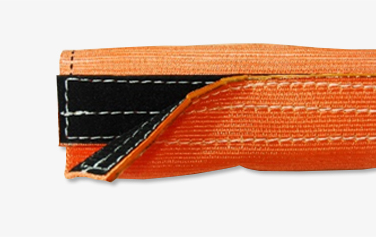

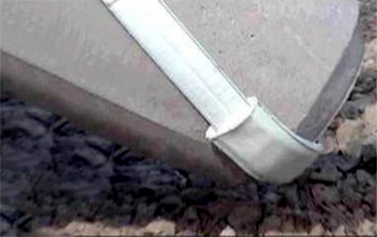

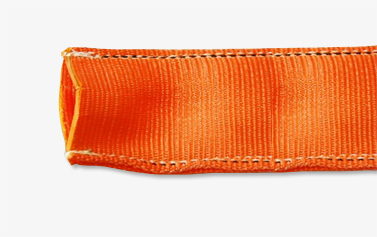

Wear Protection

안전하중

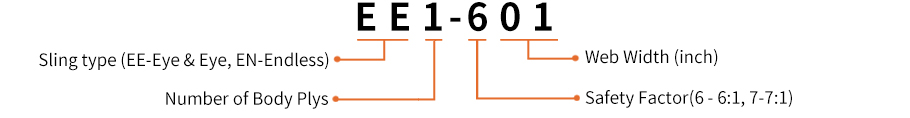

WIDTH TYPE WORK LOAD LIMITS(Kg)
Vertical Choker Basket Hitches
25mm EE1-701 400 320 800 680 560
25mm EE1-601 500 400 1,000 850 700
25mm EE2-701 800 640 1,600 1,360 1,120
25mm EE2-601 1,000 800 2,000 1,700 1,400
25mm EE4-701 1,600 1,280 3,200 2,720 2,240
25mm EE4-601 2,000 1,600 4,000 3,400 2,800
50mm EE1-702 800 640 1,600 1,360 1,120
50mm EE1-602 1,000 800 2,000 1,700 1,400
50mm EE2-702 1,600 1,280 3,200 2,720 2,240
50mm EE2-602 2,000 1,600 4,000 3,400 2,800
50mm EE4-702 3,200 2,560 6,400 5,440 4,480
50mm EE4-602 4,000 3,200 8,000 6,800 5,600
75mm EE1-703 1,200 960 2,400 2,040 1,680
75mm EE1-603 1,500 1,200 3,000 2,550 2,100
75mm EE2-703 2,400 1,920 4,800 4,080 3,360
75mm EE2-603 3,000 2,400 6,000 5,100 4,200
75mm EE4-703 4,800 3,840 9,600 8,160 6,720
75mm EE4-603 6,000 4,800 12,000 10,200 8,400
100mm EE1-704 1,600 1,280 3,200 2,720 2,240
100mm EE1-604 2,000 1,600 4,000 3,400 2,800
100mm EE2-704 3,200 2,560 6,400 5,440 4,480
100mm EE2-604 4,000 3,200 8,000 6,800 5,600
100mm EE4-704 6,400 5,120 12,800 10,880 8,960
100mm EE4-604 8,000 6,400 16,000 13,600 11,200
125mm EE1-705 2,000 1,600 4,000 3,400 2,800
125mm EE1-605 2,500 2,000 5,000 4,250 3,500
125mm EE2-705 4,000 3,200 8,000 6,800 5,600
125mm EE2-605 5,000 4,000 10,000 8,500 7,000
125mm EE4-705 8,000 6,400 16,000 13,600 11,200
125mm EE4-605 10,000 8,000 20,000 17,000 14,000
150mm EE1-706 2,400 1,920 4,800 4,080 3,360
150mm EE1-606 3,000 2,400 6,000 5,100 4,200
150mm EE2-706 4,800 3,840 9,600 8,160 6,720
150mm EE2-606 6,000 4,800 12,000 10,200 8,400
150mm EE4-706 9,600 7,680 19,200 16,320 13,440
150mm EE4-606 12,000 9,600 24,000 20,400 16,800
200mm EE1-708 3,200 2,560 6,400 5,440 4,480
200mm EE1-608 4,000 3,200 8,000 6,800 5,600
200mm EE2-708 6,400 5,120 12,800 10,880 8,960
200mm EE2-608 8,000 6,400 16,000 13,600 11,200
200mm EE4-708 12,800 10,240 25,600 21,760 17,920
200mm EE4-608 16,000 12,800 32,000 27,200 22,400
250mm EE1-710 4,000 3,200 8,000 6,800 5,600
250mm EE1-610 5,000 4,000 10,000 8,500 7,000
250mm EE2-710 8,000 6,400 16,000 13,600 11,200
250mm EE2-610 10,000 8,000 20,000 17,000 14,000
250mm EE4-710 16,000 12,800 32,000 27,200 22,400
250mm EE4-610 20,000 16,000 40,000 34,000 28,000
300mm EE1-712 4,800 3,840 9,600 8,160 6,720
300mm EE1-612 6,000 4,800 12,000 10,200 8,400
300mm EE2-712 9,600 7,680 19,200 16,320 13,440
300mm EE2-612 12,000 9,600 24,000 20,400 16,800
300mm EE4-712 19,200 15,360 38,400 32,640 26,880
300mm EE4-612 24,000 19,200 48,000 40,800 33,600

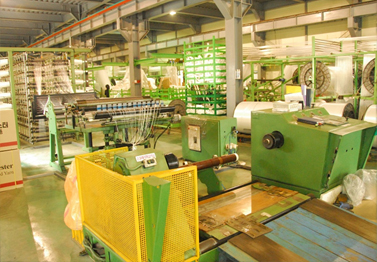

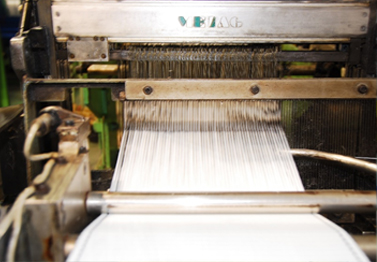

설비현황

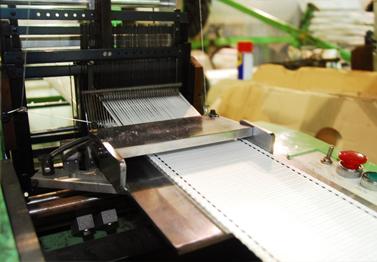

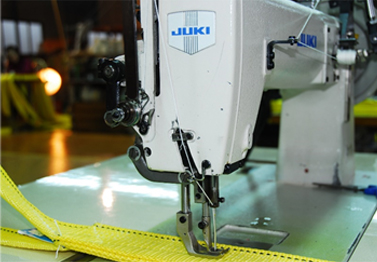

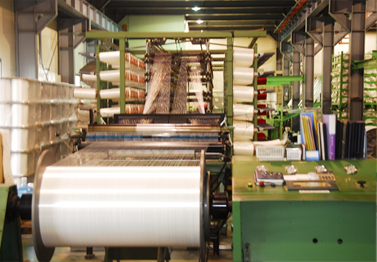

독일 정경기와 이태리 직기 설비를 도입하여 제작하고 있습니다.

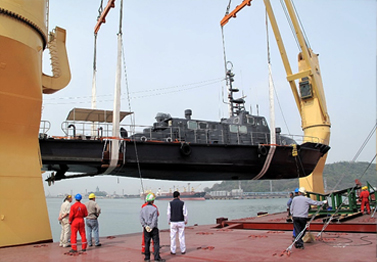

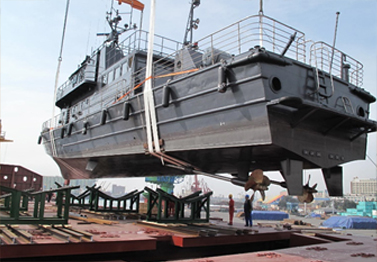

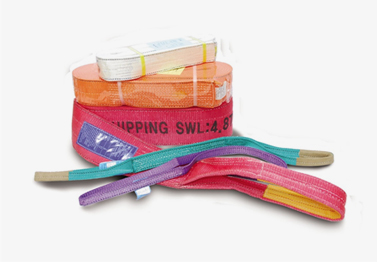

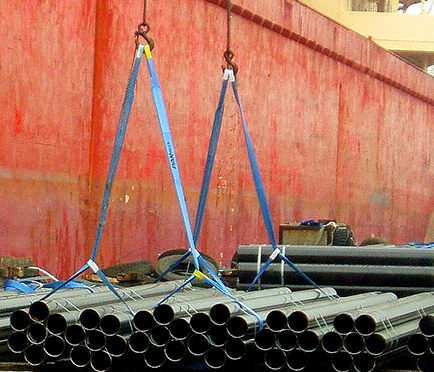

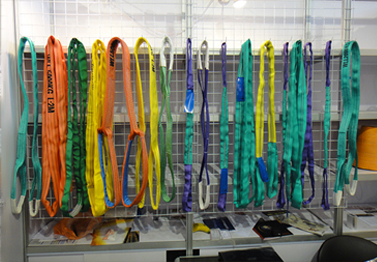

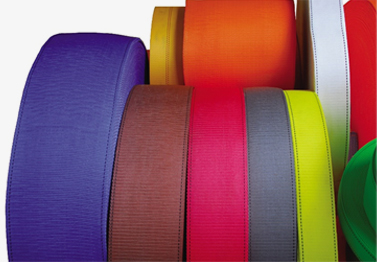

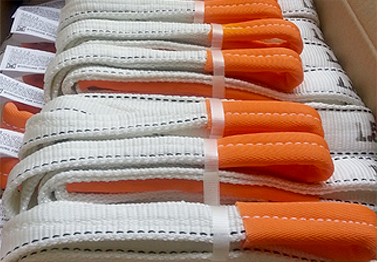

작업 사진 및 제품 사진
